GC系列高效除油过滤器
文章来源：admin 更新时间：2013-06-30

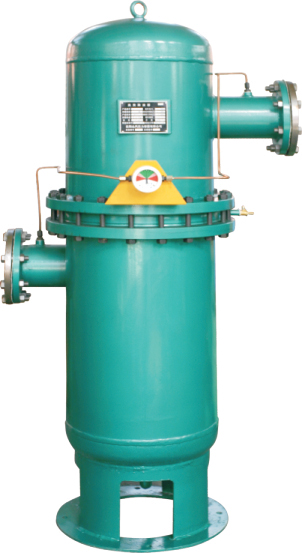

GC系列高效除油过滤器
过滤精度: 出口含油量≤0.1mg/m3 尘埃粒径≤1μm 阻力损失≤0.024Mpa
GC系列高效除油过滤器管口及地基尺寸(单位：mm)
过滤精度: 出口含油量≤0.1mg/m3 尘埃粒径≤1μm 阻力损失≤0.024Mpa
GC系列高效除油过滤器管口及地基尺寸(单位：mm)
|
尺寸 型号 |
H1 | H2 | H3 | H4 | F | E | φ | D | d1 | d2 | d3 |
膨胀 螺栓 |
a、b 管口法兰 GB9119.7-88 |
重量 |
| GC-1/8 | 1050 | 750 | 550 | 300 | 90 | 240 | 14 | 395 | 273 | 500 | 275 | M12×120 | PN1.0 DN25 | 102 |
| GC-2/8 | 1050 | 750 | 550 | 300 | 90 | 240 | 14 | 395 | 273 | 500 | 275 | M12×120 | PN1.0 DN25 | 102 |
| GC-3/8 | 1420 | 1120 | 650 | 300 | 90 | 270 | 14 | 415 | 312 | 700 | 300 | M12×120 | PN1.0 DN80 | 150 |
| GC-6/8 | 1420 | 1120 | 650 | 300 | 90 | 270 | 14 | 415 | 312 | 700 | 300 | M12×120 | PN1.0 DN80 | 150 |
| GC-10/8 | 1620 | 1260 | 780 | 400 | 130 | 360 | 14 | 515 | 412 | 800 | 410 | M12×120 | PN1.0 DN100 | 240 |
| GC-20/8 | 1620 | 1260 | 780 | 400 | 130 | 360 | 14 | 515 | 412 | 800 | 410 | M12×120 | PN1.0 DN125 | 240 |
