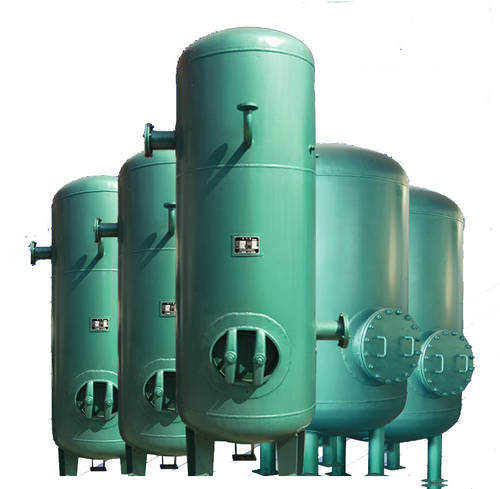

C系列储气罐

文章来源：admin 更新时间：2013-08-09

序 号	规 格	容积 (m3)	设计 压力 (Mpa)	设计 温度 (℃)	容器 高度 H (mm)	容器 内径 DN (mm)	安全阀 接头	排污阀 接头	进气口		出气口		支　座
									高度 (mm) H2	DN	高度 (mm) H3	DN	D (mm)	d
1	0.3/0.8	0.3	0.88	150	1720	550	RC11/4	RC1	700	80	1300	80	400	20
2	0.3/1.0		1.1		1720	550			700		1300
3	0.3/1.3		1.43		1720	550			700		1300
4	0.3/1.6		1.76		1720	550			700		1300
5	0.4/0.8	0.4	0.88	150	1710	600	RP11/4	RC1	700	80	1300	80	420	24
6	0.4/1.0		1.1		1710	600			700		1300
7	0.4/1.3		1.43		1710	600			700		1300
8	0.4/1.6		1.76		1710	600			700		1300
9	0.6/0.8	0.6	0.88	150	1970	700	RC11/4	RC1	670	80	1380	80	490	24
10	0.6/1.0		1.1		1970	700			670		1380
11	0.6/1.3		1.43		1970	700			670		1380
12	0.6/1.6		1.76		1970	700			670		1380
13	1.0/0.8	1.0	0.88	150	2230	800	RC11/2	RC1	970	80	1700	100	560	24
14	1.0/1.0		1.1		2230	800			970		1700
15	1.0/1.3		1.43		2230	800			970		1700
16	1.0/1.6		1.76		2230	800			970		1700
17	2.0/0.8	2.0	0.88	150	2960	950	DN50	RC1	1000	80	2300	125	700	24
18	2.0/1.0		1.1		2960	1000			1000		2300
19	2.0/1.3		1.43		2960	1000			1000		2300
20	2.0/1.6		1.76		2960	1000			1000		2300
21	3.0/0.8	3.0	0.88	150	3070	1200	DN50	RC1	1200	80	2300	150	840	24
22	3.0/1.0		1.1		3070				1200		2300
23	3.0/1.3		1.43		3070				1200		2300
24	3.0/1.6		1.76		3070				1200		2300
25	4.0/0.8	4.0	0.88	150	4040	1200	DN50	RC1	1200	80	3300	150	840	24
26	4.0/1.0		1.1		4040				1200		3300
27	4.0/1.3		1.43		4040				1200		3300
28	4.0/1.6		1.76		4040				1200		3300
29	5.0/0.8	5.0	0.88	150	3790	1400	RP11/2	R1	950	150	3050	150	1050	24
30	5.0/1.0		1.1		3790				950		3050
31	5.0/1.3		1.43		3790				950		3050
32	5.0/1.6		1.76		3794				952		3052
33	6.0/0.8	6.0	0.88	150	4490	1400	RP11/2	R1	950	150	3750	150	1050	24
34	6.0/1.0		1.1		4490				950		3750
35	6.0/1.3		1.43		4490				950		3750
36	6.0/1.6		1.76		4494				952		3752
37	8.0/0.8	8.0	0.88	150	4610	1600	RP11/2	R1	1050	150	3820	150	1200	30
38	8.0/1.0		1.1		4610				1050		3820
39	8.0/1.3		1.43		4610				1050		3820
40	8.0/1.6		1.76		4614				1052		3822
41	10/0.8	10.0	0.88	150	4640	1800	RP2	R1	1100	150	3800	150	1350	30
42	10/1.0		1.1		4640				1100		3800
43	10/1.3		1.43		4644				1102		3802
44	10/1.6		1.76		4648				1104		3804
45	12.5/0.8	12.5	0.88	150	5590	1800	RP2	R1	1100	150	4750	150	1350	30
46	12.5/1.0		1.1		5590				1100		4750
47	12.5/1.3		1.43		5594				1102		4752
48	12.5/1.6		1.76		5598				1104		4754
49	15/0.8	15.0	0.88	150	5465	2000	RP21/2	R1	1275	150	4675	150	1500	30
50	15/1.0		1.1		5465				1275		4675
51	15/1.3		1.43		5469				1277		4677
52	15/1.6		1.76		5473				1279		4679
53	20/0.8	20.0	0.88	150	6015	2200	RP3	R1	1325	200	4975	200	1650	30
54	20/1.0		1.1		6019				1327		4977
55	20/1.3		1.43		6023				1329		4979
56	20/1.6		1.76		6027				1331		4981
57	30/0.8	30.0	0.88	150	7425	2400	RP3	R1	1375	200	5935	200	1800	36
58	30/1.0		1.1		7429				1377		5937
59	30/1.3		1.43		7433				1379		5939
60	30/1.6		1.76		7441				1383		5943
61	0.3/2.5	0.36	2.75	150	1601	600	DN25	DN25	658	80	1138	65	420	20
62	0.3/3.0		3.3		1635				675		1155
63	0.3/3.5		3.85		1639				677		1157
64	0.3/4.0		4.4		1639				677		1157
65	0.5/2.75	0.5	2.75		2021				658		1558
66	0.5/3.0		3.3		2055				675		1575
67	0.6/2.5	0.65	2.75		2075	700			700		1570		490	24
68	0.6/3.0		3.3		2075				700		1570
69	0.6/4.0		4.4		2083				704		1574
70	0.7/3.0	0.7	3.3		2245				700		1740
71	1.0/2.5	1	2.75		2580	800			750	80	2050	80	560
72	1.0/3.0		3.3		2584				752		2052
73	1.0/4.0		4.4		2592				756		2056
74	1.5/4.0	1.5	4.4		2922	900			761		2411		630
75	2.0/2.5	2	2.75		2964	1000			782		2432		700
76	2.0/3.0		3.3		2968				784		2434
77	2.0/4.0		4.4		2967				788		2438
78	2.5/2.5	2.5	2.75		3039	1100			832		2482		770
79	2.5/3.0		3.3		3043				834		2484
80	3.0/2.5	3	2.75		3213	1200	DN32		879	100	2579	100	840
81	3.0/3.0		3.3		3217				881		2581
82	3.0/3.5		3.85		3221				883		2583
83	3.0/4.0		4.4		3249				897		2597
